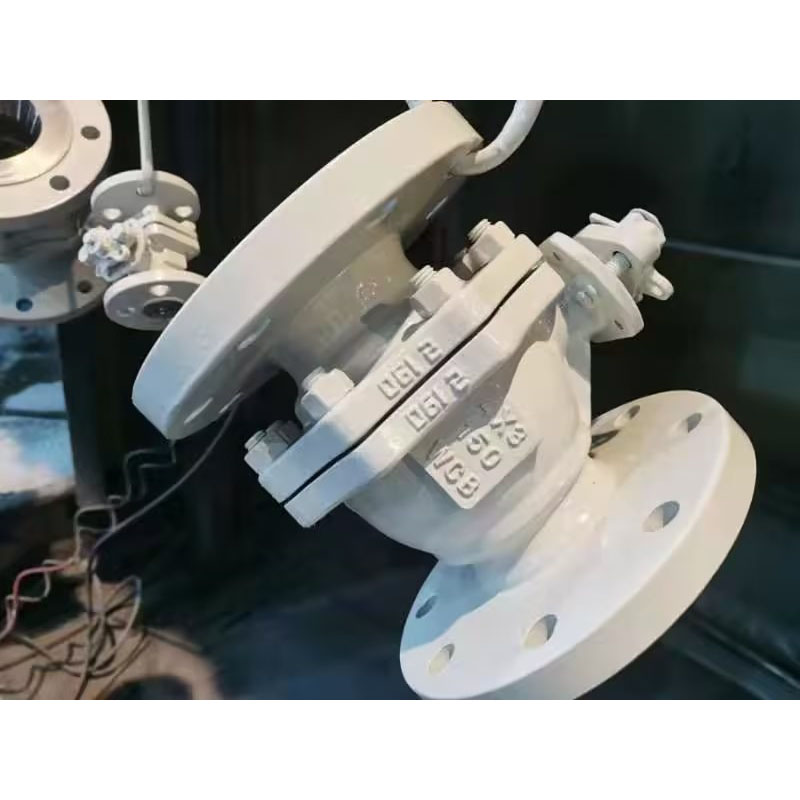

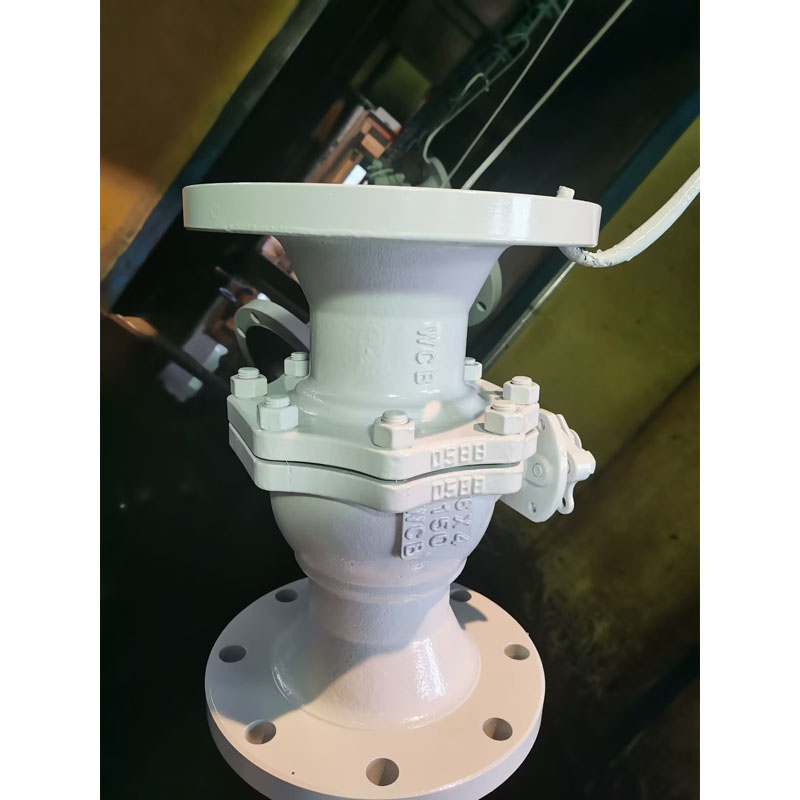

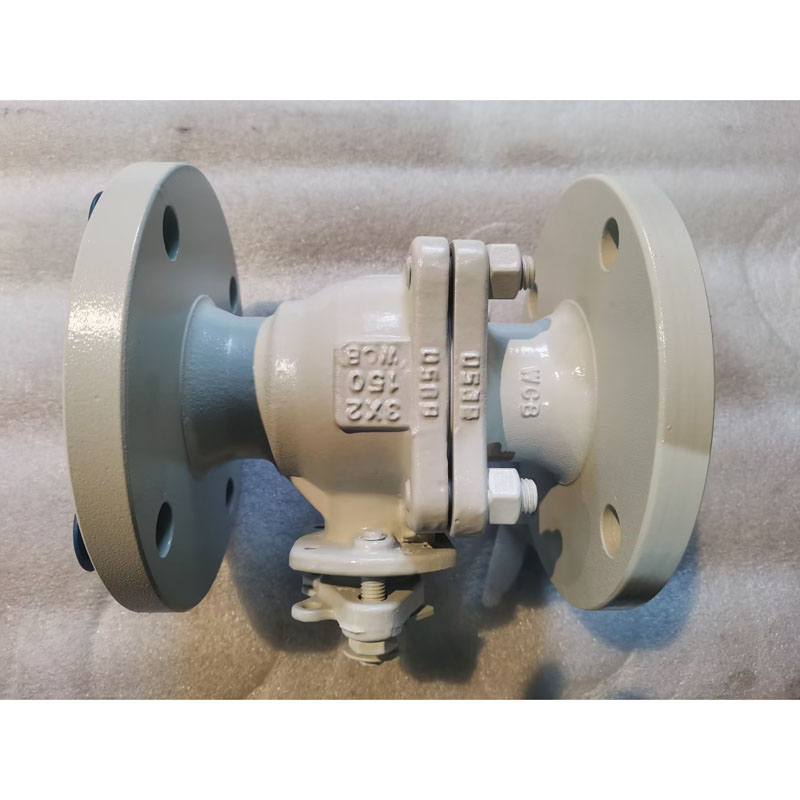

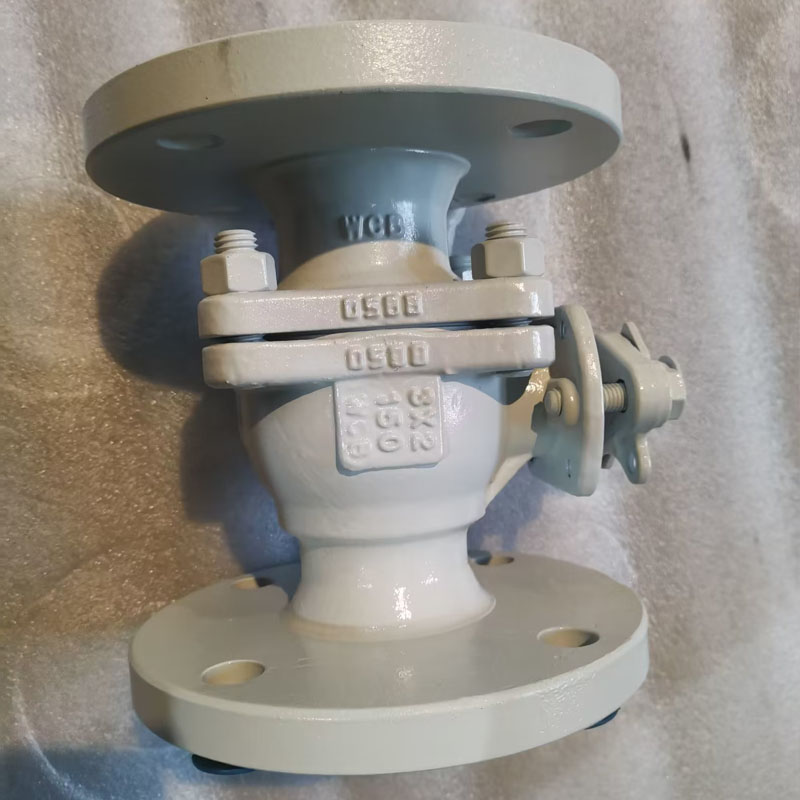

Vähenda avaga ujuvat kuulventiili

Väikese avaga ujuvkuulventiile kasutatakse laialdaselt nafta- ja maagaasitööstuses ning oleme spetsialiseerunud erineva suurusega ventiilide tootmisele; kui olete huvitatud, võtke ühendust LYV®-iga.

Saada päring

Tootekirjeldus

Professionaalse tööstusliku ventiilide valmistamisena Hiinas on LYV® oli viimastel aastatel oma klientidele pakkunud palju kvaliteetseid väiksema läbimõõduga ujuvaid kuulventiile. Tavaliselt on vähendatud avaga klapp umbes 30% kergem võrreldes sama suurusega täisavaga kuulventiilidega, ilmselt on vähendatud avaga kuulventiili funktsioon säästa paigaldusruumi ja vähendada kogu torujuhtmesüsteemi ostukulusid.


Disaini ja testimise rahvusvaheline standard:

Disainistandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Kontrolli- ja testimisstandard: API 598/ API 6D

Tuleohutuse testimise standard: API 607/API 6FA

Ääriku ja ääriku pikkus: ANSI B 16.10 -Lühike muster / pikk muster

Otsaühendus: äärikuga ots ANSI B 16.5-ga, põkkkeevitusotsad, põhikeevitusotsad.

Tootja suurus ja rõhuvahemik:

NPS 1/2*3/8â kuni 10*8â (ANSI Class 150LB jaoks)

NPS 1/2*3/8â kuni 8*6â (ANSI Class 300LB jaoks)

NPS 1/2*3/8â kuni 4*3â (ANSI Class 600LB jaoks)

Toru ava: vähendage läbimõõtu (RB)

Ehituskere: lõppkanne

Kapoti/katte tüüp: poltidega kapoti/pikendatud kapott

Istme tüüp: Pehme tüüp / kõva tihendiga metallist tüüp

Voolu suund: ühesuunaline/kahesuunaline

Teeninduskeskkond: maagaas, nafta, vesi, hapnikugaas jne

Teenindus: SOUR, ISO 15156 / NACE MR0175

Motiiv: tuleohutuse disain

Antistaatiline disain

Väljapuhumiskindel vars

ISO 5211 Paigaldatud IPAD

Klapi töö: käsihoob / tiguülekanne / ajamiga juhitav / pneumaatiline ajam / elektriline ajam


MOC (Bill of Material â BOM):

Kere ja kapott: ASTM A 216 GR. WCB / ASTM A105N (süsinikteras)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (madala temperatuuriga süsinikteras)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (roostevaba teras)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (roostevaba teras)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (dupleksne roostevaba teras)

Tahke pall: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

Märkus: Harseal metallist istme tüüp Palli pinnatöötlus: ENP, HCR, WC, keevitamine Ni60/ Ni55

Vars: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Palliistme ja korpuse tihend: PTFE Virgin / 25% klaasitäidisega PTFE – GFT / süsinikuga täidetud PTFE – CFT

: PEEK / Delrin / Grafoil â Grafiit Ring

Tihendi pakend: PTFE Virgin / 25% klaasitäidisega PTFE – GFT / süsinikuga täidetud PTFE – CFT

: Grafoil – grafiitrõngas


Mis on vähendatud avaga kuulventiil?

Vähendatud avaga kuulventiil on kuulventiili tüüp, mille klapi ava siseläbimõõt on väiksem kui toru läbimõõt, samas kui klapi ääriku mõõtmed ühtivad siiski toru läbimõõduga. Töötingimus on see, et turbulents ja vedeliku voolukiirus ei ole suuremaks probleemiks ning kui osakeste kogunemine ei ole tõenäoline, tuleb vältida klapi ummistumist.


Väiksema siseläbimõõduga on ka klapi korpus ja kuuli suurus väiksemad, nii et vähendatud avaga kuulventiil hõivab väiksema mahu, mistõttu kulub paigaldamisel vähem ruumi. Veelgi enam, väiksema korpuse ja kuuli materjal maksab madalamat materjalikulu, mis mõjutab lõpptoote maksumust ja vähendab kogu torujuhtmesüsteemi maksumust.
