LYV®, professionaalne tööstuslike ventiilide tootja, tutvustas oma

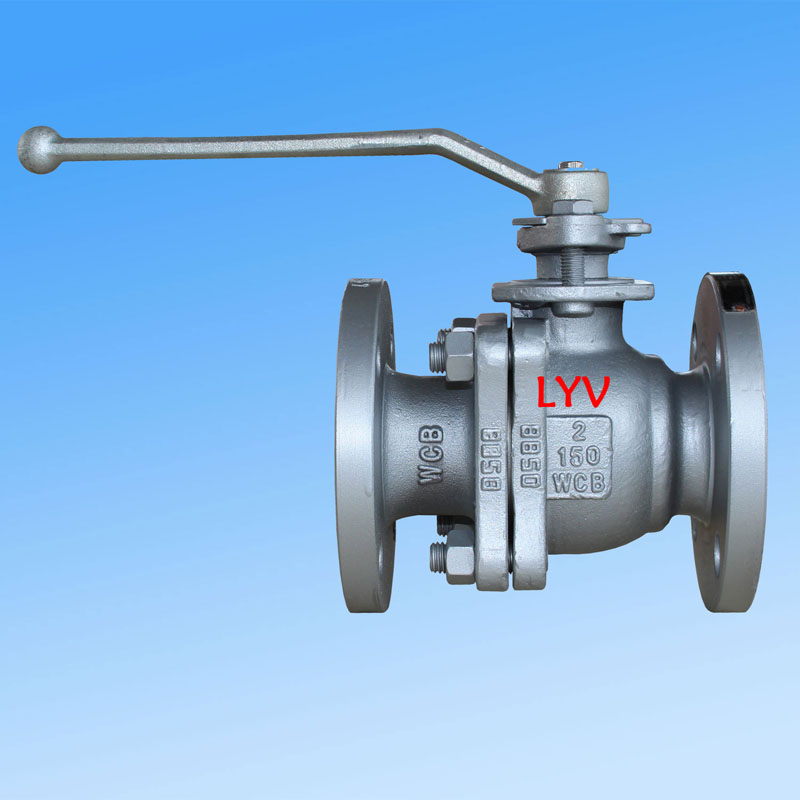

2-osaline ujuv kuulkraan, üks tööstuslikes torustikesüsteemides enim kasutatavaid ventiilitüüpe. Ettevõte ekspordib ventiile turgudele, sealhulgas Põhja-Ameerikasse, Kagu-Aasiasse, Venemaale ja Lähis-Idasse. Tänu CNC-töötlusseadmetele ja kvalifitseeritud tööjõule on LYV® aastane tootmisvõimsus üle 50 000 klapi, mis toetab nii standard- kui ka kohandatud nõudeid.
Projekteerimine ja ehitus
Kaheosalisel ujuval kuulventiil on poolitatud korpuse konstruktsioon ja ujuva kuuliga konstruktsioon. See on konstrueeritud vastavaltISO 17292, API 608 ja API 6Dstandarditele. Klapp on saadaval täieliku avaga (FB) või vähendatud avaga (RB) konfiguratsioonis, otsasisendkere konstruktsiooniga. Kapoti valikud hõlmavad poltidega kapoti või pikendatud kapotti ning istmetüüpe pakutakse pehme istme või kõva tihendiga metallist variantidena. Voolu suund võib olla ühe- või kahesuunaline, pakkudes paindlikkust erinevate protsessinõuete jaoks.
Suurus ja rõhuvahemik
| Surve klass |
Suuruse vahemik (NPS) |
Suuruste vahemik (DN) |
| ANSI klass 150LB |
1/2"–10" |
DN15 – DN250 |
| ANSI klass 300LB |
1/2"–8" |
DN15 – DN200 |
| ANSI klass 600LB |
1/2"–4" |
DN15 – DN100 |
Märkus.PN-väärtuste korral katab klapp PN0,6, PN1,6, PN2,0, PN2,5 kuni DN250; PN4.0 ja PN5.0 kuni DN200; PN6.3 ja PN10.0 kuni DN100.
Disaini- ja testimisstandardid
| Standardne kategooria |
Viitestandard |
|
Disaini standard
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Ülevaatus ja testimine
|
API 598 / API 6D |
|
Tuleohutu testimine
|
API 607 / API 6FA |
|
Ääriku-ääriku pikkus
|
ANSI B16.10 – lühike muster / pikk muster |
|
Lõpetage ühendused
|
Äärikuga (ANSI B16.5), põkkkeevis, pesakeevitus |
Põhifunktsioonid
-
Tulekindel disain– vastab API 607 / API 6FA nõuetele
-
Antistaatiline disain– hajutab staatilise laengu ohutuks tööks
-
Väljapuhumiskindel vars– takistab varre väljaviskamist rõhu all
-
Teeninduskeskkond– maagaas, nafta, vesi, hapnik ja muud tööstuslikud vedelikud
-
Hapu teenus– vastab standardile ISO 15156 / NACE MR0175
-
Klapi töö– manuaalhoob, tiguülekanne, pneumaatiline ajam, elektriline ajam
Ehitusmaterjalid (BOM)
Kere ja kapott
| Materjali klass |
Kirjeldus |
| ASTM A216 GR. WCB / A105N |
Süsinikteras |
| ASTM A352 LCB / LCC / A350 LF2 |
Madala temperatuuriga süsinikteras |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (roostevaba teras) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (roostevaba teras) |
| ASTM A351 gr. CF8C |
Roostevaba teras |
| ASTM A890 4A / 5A / 6A |
Dupleks roostevaba teras |
Tugev pall
| Materjali klass |
Kirjeldus |
| A105N + ENP / A105N + TCC |
Süsinikteras elektrivaba nikeldatud / volframkarbiidkattega |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Roostevaba teras |
| ASTM A182 F51 / F53 / F55 |
Dupleks / Super Duplex roostevaba teras |
Märkus kõva tihendiga metallistme kohta:Palli pinnatöötlused hõlmavad ENP, HCR, WC ja keevitus Ni60 / Ni55.
Vars
| Materjali klass |
Kirjeldus |
| ASTM A182 F6a |
Martensiitsest roostevabast terasest |
| ASTM A182 F304 / F316 / F304L / F316L |
Roostevaba teras |
| 17-4 PH |
Sademekindlast roostevabast terasest |
| ASTM A182 F51 / F53 / F55 |
Dupleks / Super Duplex roostevaba teras |
Istmed, keretihendid ja tihendid
| Materjal |
Rakendus |
| PTFE Virgin |
Iste/kere tihend/tihendi tihend |
| 25% klaasiga täidetud PTFE (GFT) |
Iste/kere tihend/tihendi tihend |
| Süsiniktäidisega PTFE (CFT) |
Iste/kere tihend/tihendi tihend |
| PEEK / Delrin |
Iste/kere tihend |
| Grafoil (grafiitrõngas) |
Iste/kere tihend/tihendi tihend |
Rakendus ja teenus
Kaheosaline ujuv kuulventiil sobib paljude tööstuslike rakenduste jaoks, sealhulgas nafta ja gaasi, naftakeemia, elektritootmise, veepuhastuse ja torujuhtmesüsteemide jaoks. See on saadaval ääriku-, põkk- või pesakeevitusühendustega ning seda saab juhtida käsitsi või automatiseeritud täiturmehhanismidega. LYV® pakub täielikku müügijärgset tuge ja õigeaegset tarnimist, mida toetavad kogenud inseneri- ja tootmismeeskonnad.
Märkus.Kohandatud materjalikombinatsioonide, rõhuväärtuste või täiturmehhanismide konfiguratsioonide jaoks võtke oma projekti spetsifikatsioonidega otse ühendust ettevõttega LYV®.
