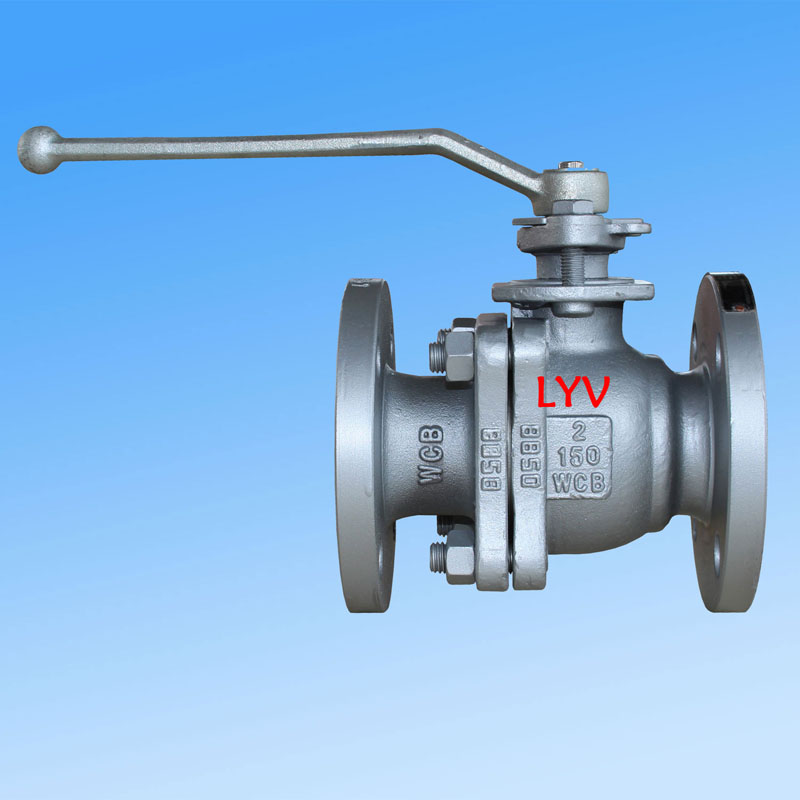

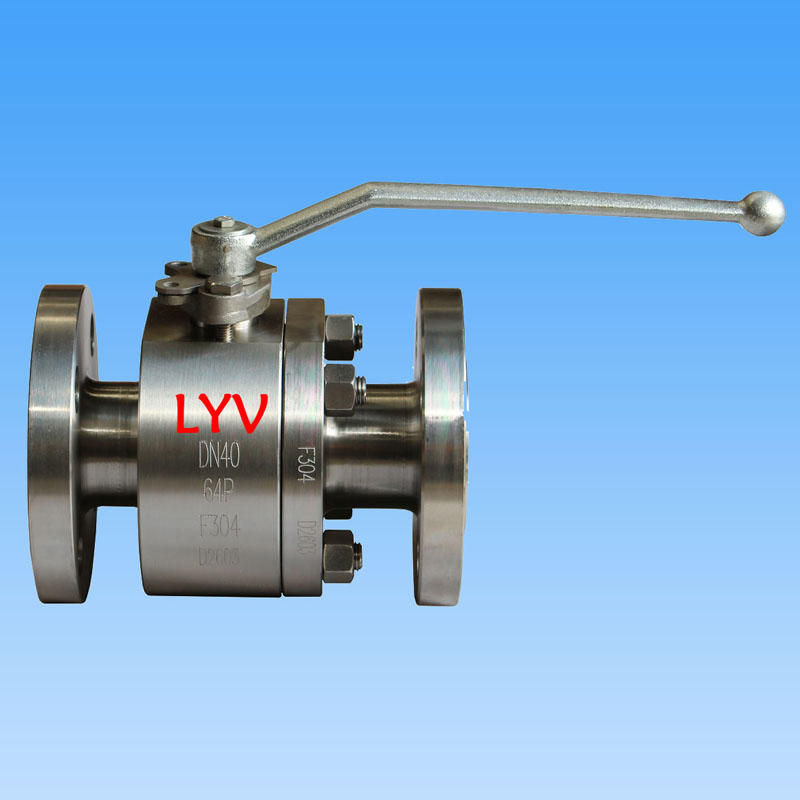

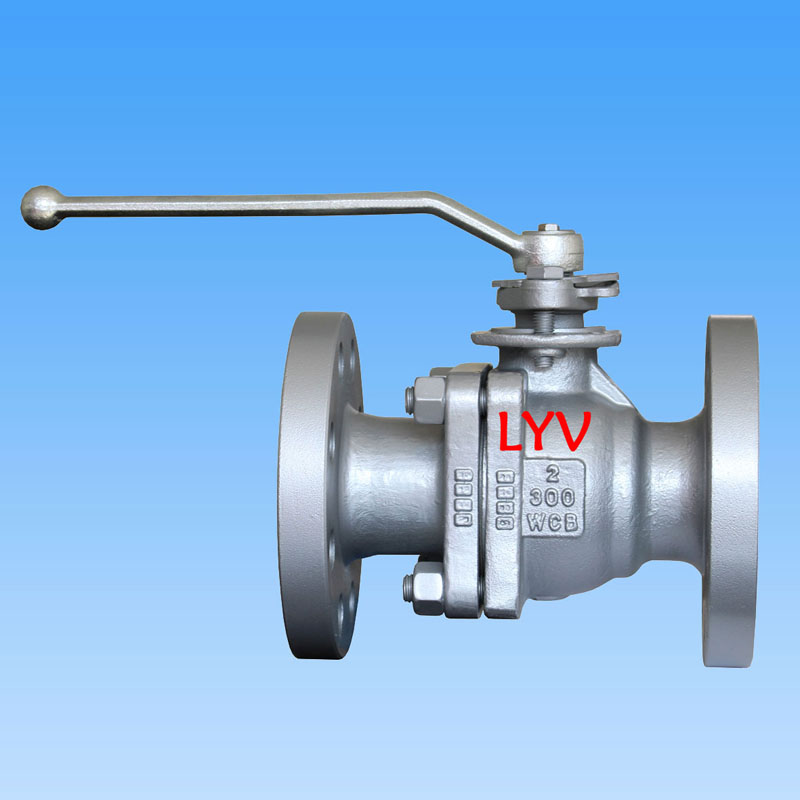

2-osaline ujuv kuulventiil

LYV® on professionaalne tööstuslike ventiilide tootja, kes ekspordib erinevaid ventiile Ameerikasse, Kanadasse, Kagu-Aasiasse, Venemaale ja Lähis-Idasse jne. CNC-seadmete ja oskustöölistega suudame toota üle 50 000 tk ventiili aastas. Loodan, et ekspediitor on tarnija, keda võite usaldada.

Kaheosaline ujuvkuulventiil on disainitud ISO 17292, API 608 ja API 6D järgi, jaotatud kerekonstruktsiooniga ujuvkuuli tüübina.

Kaheosalise kuulventiili projekteerimine ja testimine

Disainistandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Kontrolli- ja testimisstandard: API 598/ API 6D

Tuleohutuse testimise standard: API 607/API 6FA

Ääriku ja ääriku pikkus: ANSI B 16.10 -Lühike muster / pikk muster

Otsaühendus: äärikuga ots ANSI B 16.5-ga, põkkkeevitusotsad, põhikeevitusotsad.

Tootja suurus ja rõhuvahemik:

NPS 1/2â kuni 10â (ANSI Class 150LB jaoks)

NPS 1/2â kuni 8â (ANSI Class 300LB jaoks)

NPS 1/2â kuni 4â (ANSI Class 600LB jaoks)

või

DN15 kuni DN250 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 kuni DN200 (PN4.0Mpa, PN5.0Mpa jaoks)

DN15 kuni DN100 (PN6.3Mpa, PN10.0Mpa jaoks)

Toru ava: täisava (FB) / vähendatud ava (RB)

Ehituskere: lõppkanne

Kapoti/katte tüüp: poltidega kapoti/pikendatud kapott

Istme tüüp: Pehme tüüp / kõva tihendiga metallist tüüp

Voolu suund: ühesuunaline/kahesuunaline

Teeninduskeskkond: maagaas, nafta, vesi, hapnikugaas jne

Teenindus: SOUR, ISO 15156 / NACE MR0175

Motiiv: tuleohutuse disain

Antistaatiline disain

Väljapuhumiskindel vars

Klapi töö: käsihoob / tiguülekanne / ajamiga juhitav / pneumaatiline ajam / elektriline ajam

MOC (Bill of Material â BOM):

Kere ja kapott: ASTM A 216 GR. WCB / ASTM A105N (süsinikteras)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (madala temperatuuriga süsinikteras)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (roostevaba teras)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (roostevaba teras)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (dupleksne roostevaba teras)

Tahke pall: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53/F55

Märkus: Harseal metallist istme tüüp Palli pinnatöötlus: ENP, HCR, WC, keevitamine Ni60/ Ni55

Vars: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Palliistme ja korpuse tihend: PTFE Virgin / 25% klaasitäidisega PTFE – GFT / süsinikuga täidetud PTFE – CFT

: PEEK / Delrin / Grafoil â Grafiit Ring

Tihendi pakend: PTFE Virgin / 25% klaasitäidisega PTFE – GFT / süsinikuga täidetud PTFE – CFT

: Grafoil – grafiitrõngas
