Sepistatud terasest tagasilöögiklapp

LYV® on professionaalne Hiina sepistatud terasest tagasilöögiklapp tootja ja tarnija, kui otsite parimat madala hinnaga sepistatud tagasilöögiklappi, võtke meiega ühendust kohe!

LYV® Sepistatud terasest tagasilöögiklapi tutvustus

LYV® sepistamise tagasilöögiklapi disaini- ja tootmisstandard: API602; Testimis- ja kontrollistandard: API 598; Pistikupesa suurus: ASME B16.11

Sepistatud terasest tagasilöögiklapi disaini struktuur ja omadused

Sepistatud terasest tagasilöögiklapid vastavad standarditele API 602, SSS-SP-118 (standard saadaval) ja ANSI B16.34, B35352. Ülevaatus ja testimine vastavalt API598, märgistus vastavalt MSS-Sp-25.

Võtke vastu järgmine struktuur

Täielik või vähendatud läbimõõt

Konstruktsiooni pikkus on ANSI B16.10

Ääriku suurus vastavalt ANSI B16.5

Survega isepinguv kapott

Pole toe tüüp (OS&Y)

Isetsentreeruv plaadi tüüp

Tihendage iste tervikuna

Integreeritud klapi korpuse äärik

Keevitusotsad vastavad standardile ASME B16.25

RTJ Body cap ühendusvorm

Poltidega keeratud tihendiga tihendatud klapikaaned, keermestatud, täielikult joodetud klapikaaned ja keermestatud siserõhuga isesulguvad klapikaaned

LYV sepistamise tagasilöögiklapp viitab söötme enda voolule tuginemisele ning klapiketta automaatsele avamisele ja sulgemisele, mida kasutatakse kandja tagasivooluventiili, tuntud ka kui tagasivooluklapp, tagasilöögiklapp, vastuvooluklapp ja vasturõhuklapp, takistamiseks. Tagasilöögiklapp kuulub automaatklapile, selle põhiülesanne on takistada keskkonna tagasivoolu, takistada pumba ja ajamimootori ümberpööramist, samuti mahuti keskkonna tühjenemist. Tagasilöögiklappe saab kasutada ka torude etteandmiseks, kus rõhk võib tõusta süsteemi rõhust kõrgemale. Tagasilöögiklapid võib jagada peamiselt pöördeventiilideks (pöörlevad vastavalt raskuskeskmele) ja tõsteventiilideks (liikuvad mööda telge)

LYV® Rakenduse sepistatud terasest tagasilöögiklapp

Linnaehitus, keemiatööstus, metallurgia, nafta, farmaatsia, toit, joogid, keskkonnakaitse ja muud valdkonnad

LYV sepistamise tagasilöögiklapi funktsioon ja rakendus

Seda tüüpi ventiilide eesmärk on võimaldada keskkonnal voolata ainult ühes suunas ja vältida voolu suunda. Tavaliselt töötab klapp automaatselt. Ketas avaneb ühes suunas voolava vedeliku rõhu toimel; Kui vedelik voolab vastupidises suunas, mõjuvad vedeliku rõhk ja ketta isevärskendus istmel voolu katkestamiseks.

Sisekeermega tagasilöögiklapp ja liblik-kontrollventiil kuuluvad seda tüüpi ventiilide hulka, mis hõlmavad pöörde- ja tagasilöögiklappi. Pööratud tagasilöögiklappidel on hingedega mehhanism ja uksetaoline ketas, mis toetub vabalt vastu kallutatud istmepinda. Tagamaks, et ketas jõuaks iga kord istmepinnani, on ketas hingedega nii, et kettal oleks piisavalt ruumi õõtsumiseks ja ketta täielikku kontakti istmega. Sõltuvalt jõudlusnõuetest võib plaat olla valmistatud täielikult metallist või olla kaetud naha, kummi või sünteetilise kattega.

Täielikult avatud tagasilöögiklappidega on vedeliku rõhk praktiliselt takistamatu, mille tulemuseks on suhteliselt väike rõhulang läbi ventiili. Tõste tagasilöögiklapi ketas asub klapi korpuse istme tihenduspinnal. See klapp on nagu maakera klapp, ainult et ketast saab vabalt tõsta. Vedeliku rõhk tõstab ketta istme tihenduspinnalt ja meedia tagasivool põhjustab ketta tagasi istmele kukkumise ja voolu katkestamise.

Sõltuvalt kasutustingimustest võib ketas olla täielikult metallist või kummist padja või kummirõnga kujul, mis on paigaldatud kettahoidjale. Nagu maakera ventiil, on ka tõste tagasilöögiklappi läbiv voolutee kitsas, nii et rõhulang läbi tõste tagasilöögiklappide on suurem kui tagasilöögiklappidel ja tagasilöögiklapi vool on vähem piiratud.

Seda ventiili kasutatakse keskmise vastuvoolu takistamiseks tööstuslikul torujuhtmel

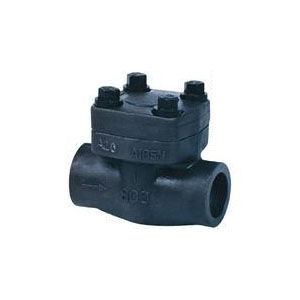

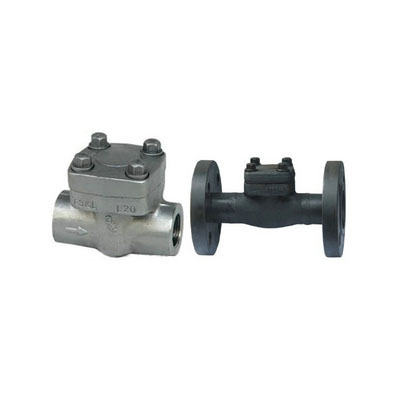

LYV® Sepistatud terasest tagasilöögiklapi detailid
